SHSK
Sismik Halatlı Set (Kancalı)
Seiscmic Cable Brace (w/ Hook)
Teknik Özellikler

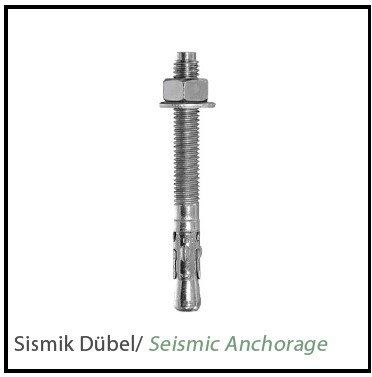

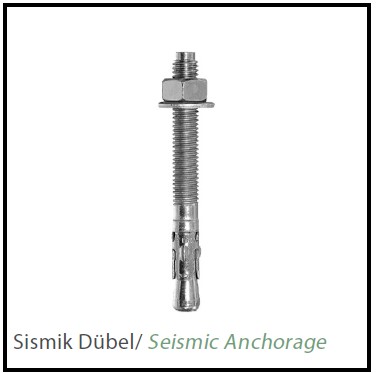

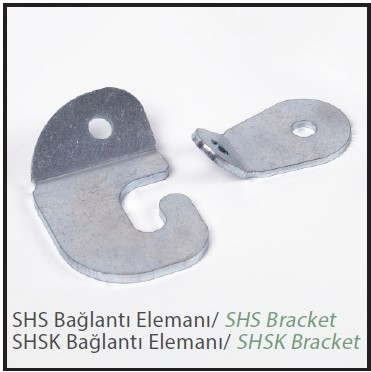

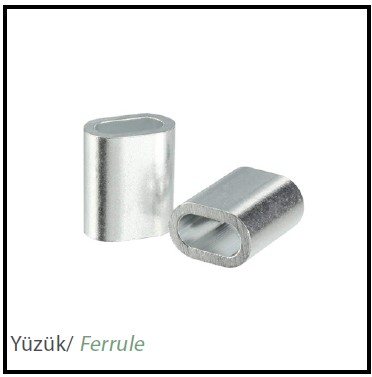

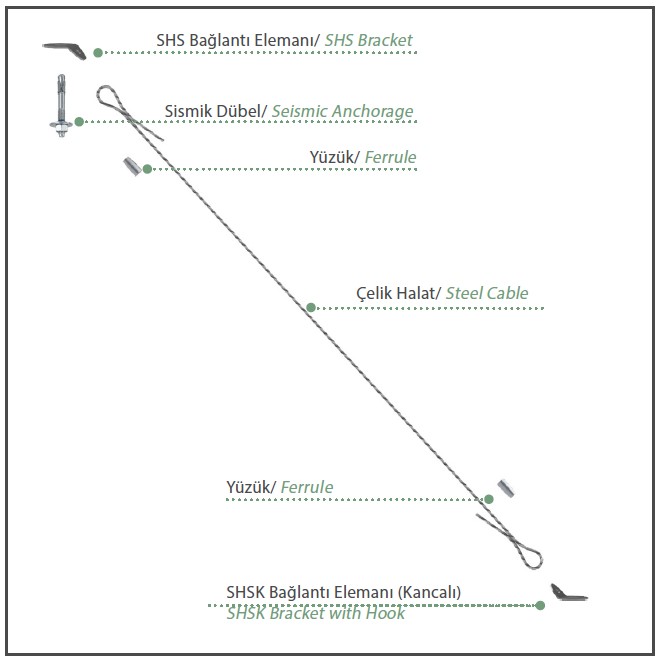

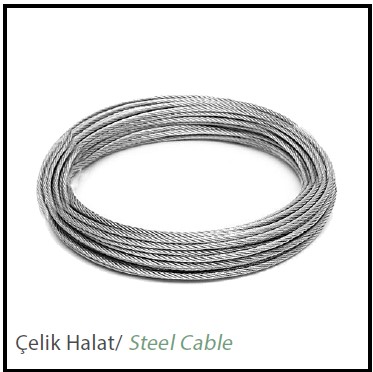

- Setler 1 adet SHS bağlantı parçası, 1 adet SHSK (kancalı) bağlantı parçası, ön germeli sismik çelik halat, ETA C2 onaylı sismik dübel ve 4 adet kurşun sıkma yüzüğünden oluşmaktadır.
- Setler ANSI-ASHRE 171-2017 standartlarına göre bütün olarak teste sokulmuştur.
- Sismik askı ile sınırlandırma işlemi uzman mühendisler tarafından hazırlanan hesap ve proje baz alınarak gerçekleştirilmelidir.
- Tesisat ve yapısal eleman bağlantısı yapılırken halat gergin konumda olmalıdır. Halatın boşta/ gevşek durumda olması uygun değildir.
- Askılama işlemi yapılırken halat-tesisat bağlantısı 30-60° arasında olmalıdır.

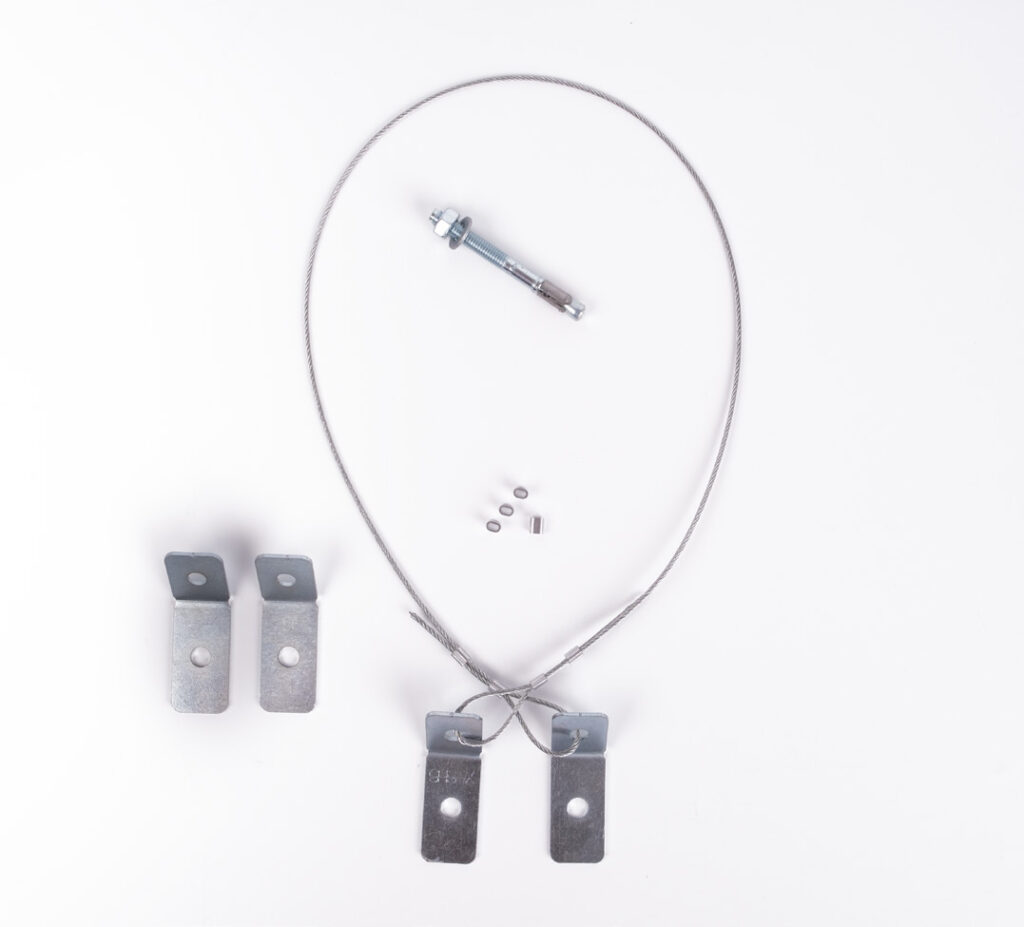

SHS-0 Sismik Halatlı Set
SHSS-0 Seismic Cable Brace
SHSK-1 Sismik Halatlı Set
SHSK-1 Seismic Cable Brace
SHSK-2 Sismik Halatlı Set
SHSK-2 Seismic Cable Brace

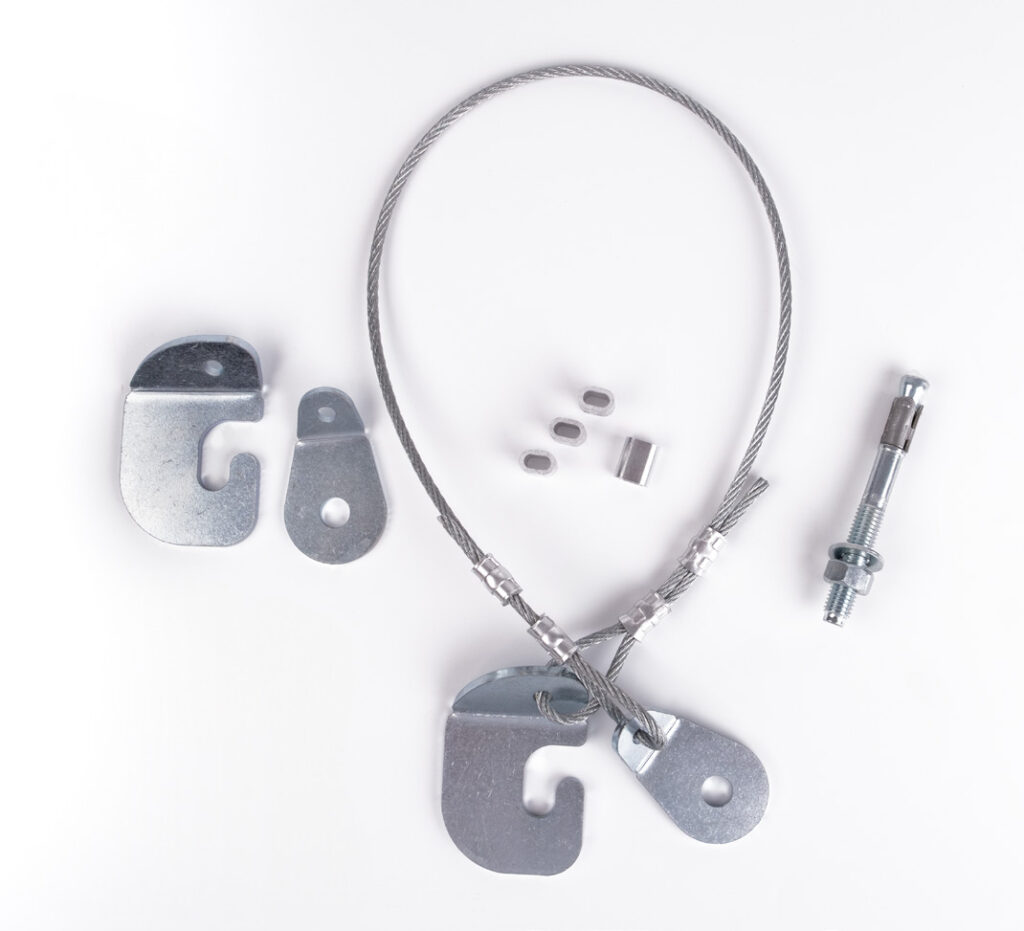

SHSK-3 Sismik Halatlı Set
SHSK-3 Seismic Cable Brace
SPS
Sismik Profil Set
Seismic Solid Brace
Teknik Özellikler

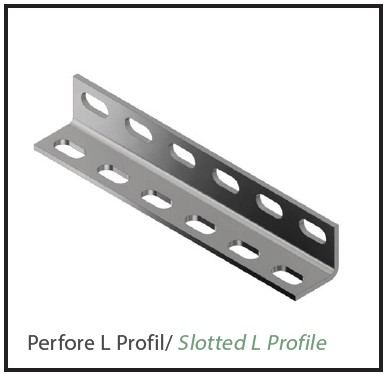

- Setler 2 adet SPS bağlantı parçası, perfore L Profil ve ETA C2 onaylı sismik dübelden oluşmaktadır.
- Açının ayarlanabilmesi için setler mafsallı olarak imal edilmişmiştir.
- Setler ANSI-ASHRE 171-2017 standartlarına göre bütün olarak teste sokulmuştur.
- Sismik askı ile sınırlandırma işlemi uzman mühendisler tarafından hazırlanan hesap ve proje baz alınarak gerçekleştirilmelidir.
- Solid setler hem çekme hem basma kuvvetine direnç gösterdiği için tek taraflı montajı yeterlidir. Basma kuvvetine direnci için uzman mühendis tarafından belirlenen max uzunluk aşılmamalıdır.
- Askılama işlemi yapılırken profil-tesisat bağlantısı 30-60° arasında olmalıdır.

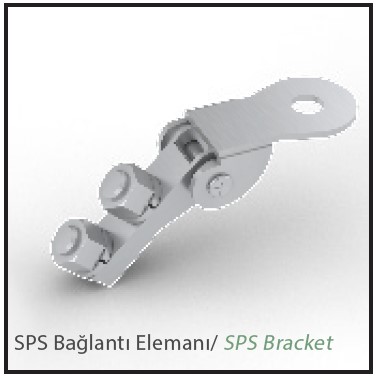

SPS Bağlantı Parçası
SPS Bracket
SPS Bağlantı Parçası Açılımı
SPS Bracket Exploded

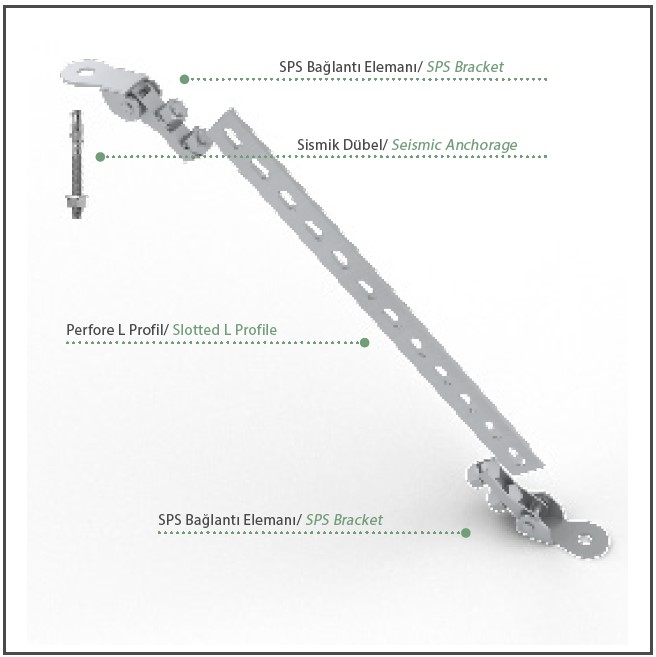

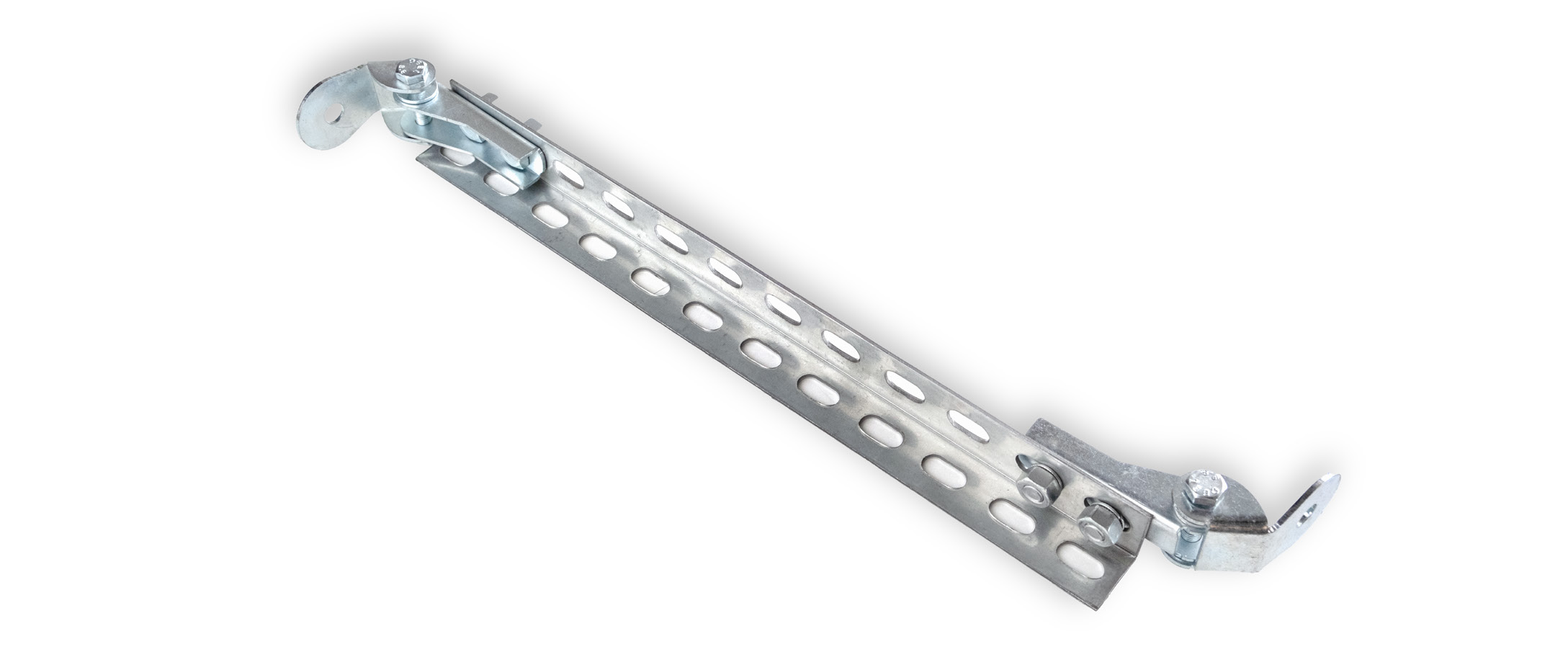

SPS Sismik Profil Set
SPS Seismic Solid Brace

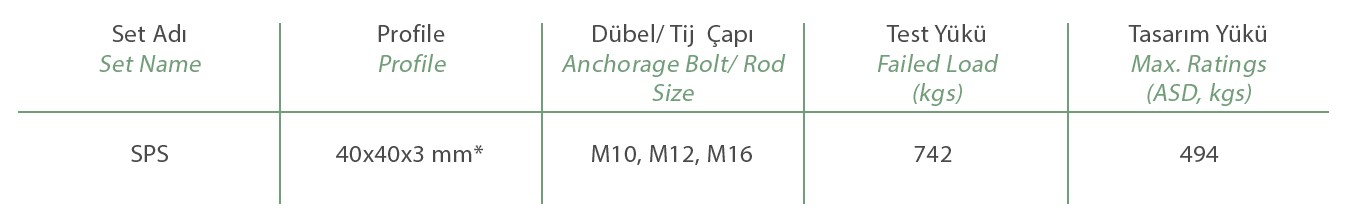

NOT: Belirtilen ölçüler teste sokulan profili ifade etmektedir. Profil ölçüleri ve kesiti sismik açıdan yeterli olduğu hesapla kanıtlanmak kaydıyla
tasarıma bağlı olarak değişebilir.
PS: The specified dimensions refer to the profile that was used during test. The profile dimensions and cross-section can vary depending on the
design, provided they are calculated and proven to be seismically adequate.

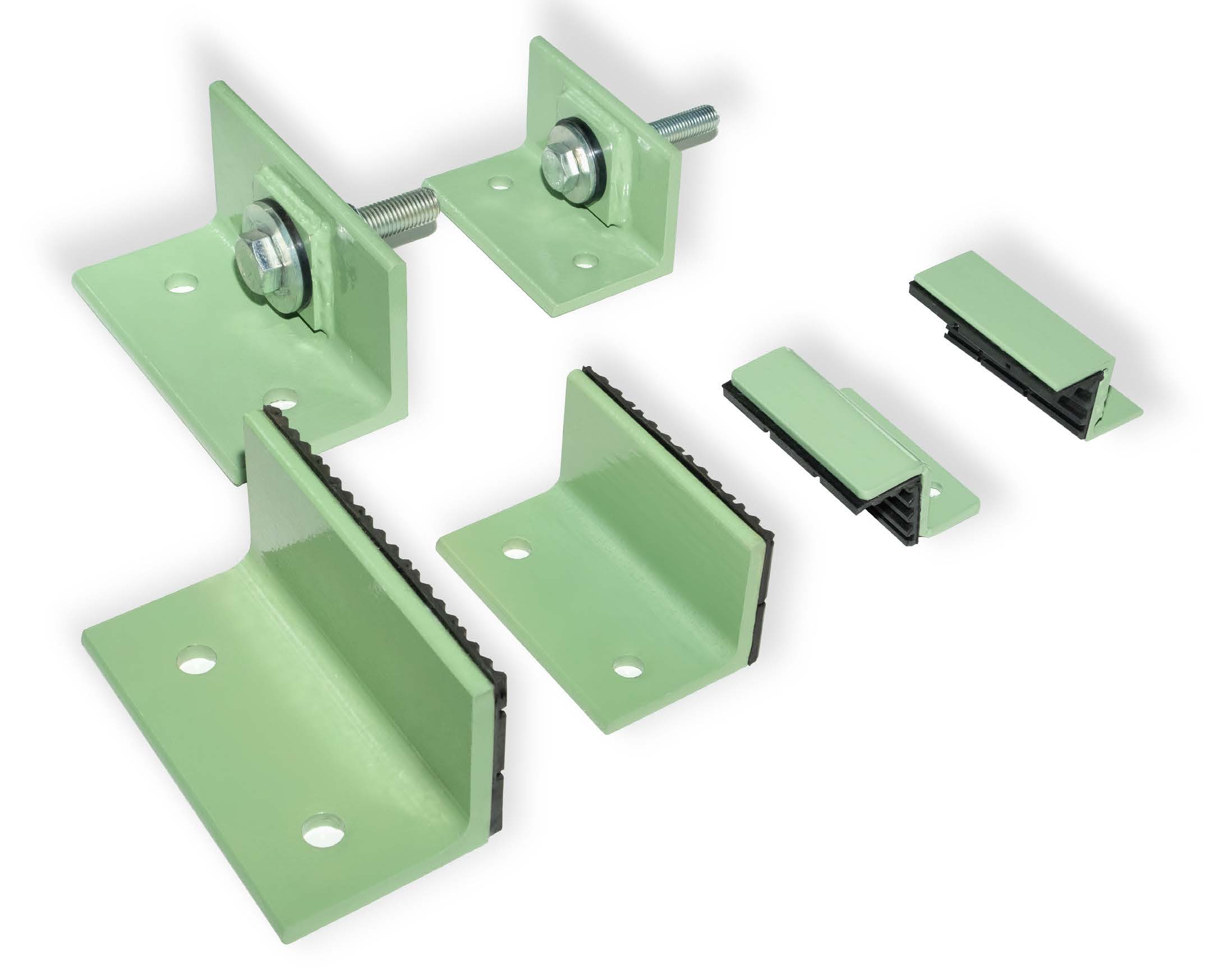

Sismik Sınırlandırıcılar
Seismic Snubbers
Teknik Özellikler
- Mekanik ve elektrik cihazlarının yanal yüklere karşı sınırlandırılmasını sağlarlar.
- Deprem anında gelen yanal yükler etkisi ile cihazların devrilmesi ya da yer değiştirmesini önleyerek bağlı olduğu tesisata zarar vermemesi ve işlevsel kalabilmesini sağlarlar.
- ANSI-ASHRE 171-2017 standartlarına göre bütün olarak teste sokulmuştur. STL-1 ve STL-2 (civatalı sınırlayıcılar) 0°, 45° ve 90° olmak üzere 3 farklı açıda teste sokulmuştur.
- Kullanılacak sınırlandırıcının tipi ve adedi uzman mühendisler tarafından hazırlanan hesap raporu ve detaya uygun olarak gerçekleştirilmelidir.
- Civatalı sınırlayıcılar (STL-1 ve STL-2) cihaz şasisinin uzun yönünde karşılıklı olarak yerleştirilmelidir. Civatasız sınırlayıcılar STLK- 1, STLK-2 ve STZ cihaz şasisinin 4 yönüne de yerleştirilmelidir..
STL(K)
L Tipi Sismik Sınırlandırıcılar
L Type Seismic Snubbers

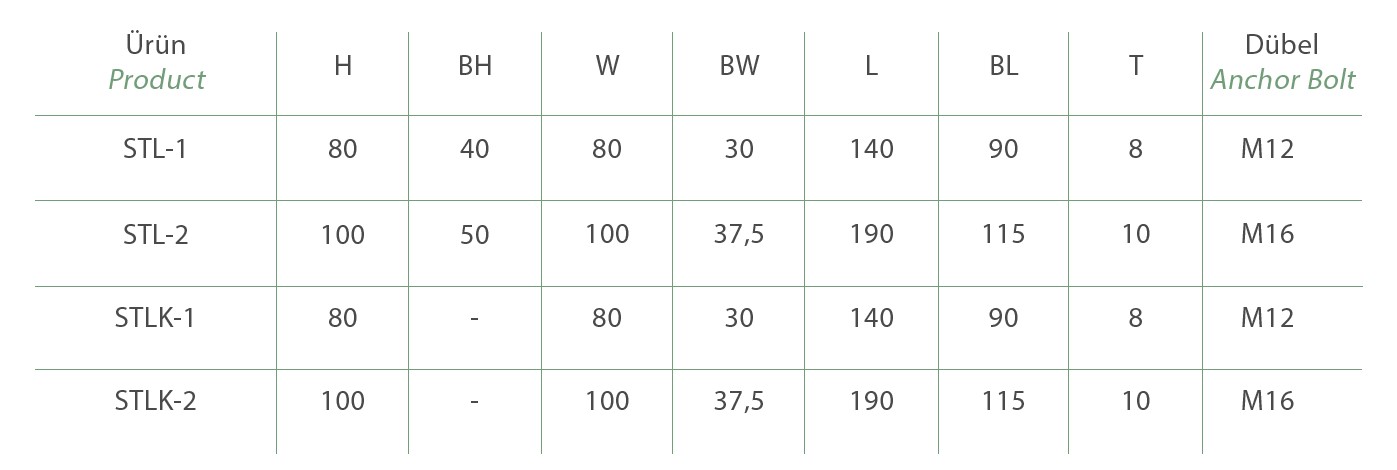

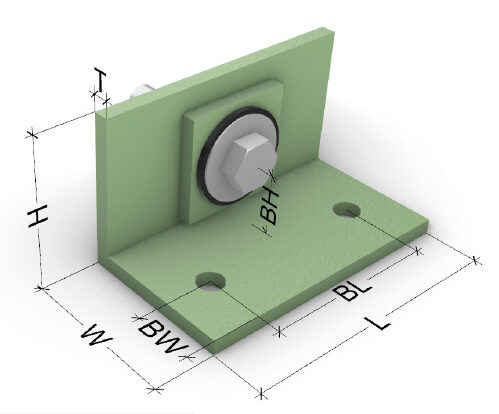

STL Sismik Sınırlandırıcı Ölçüleri
STL Seismic Snubber Dimmentions

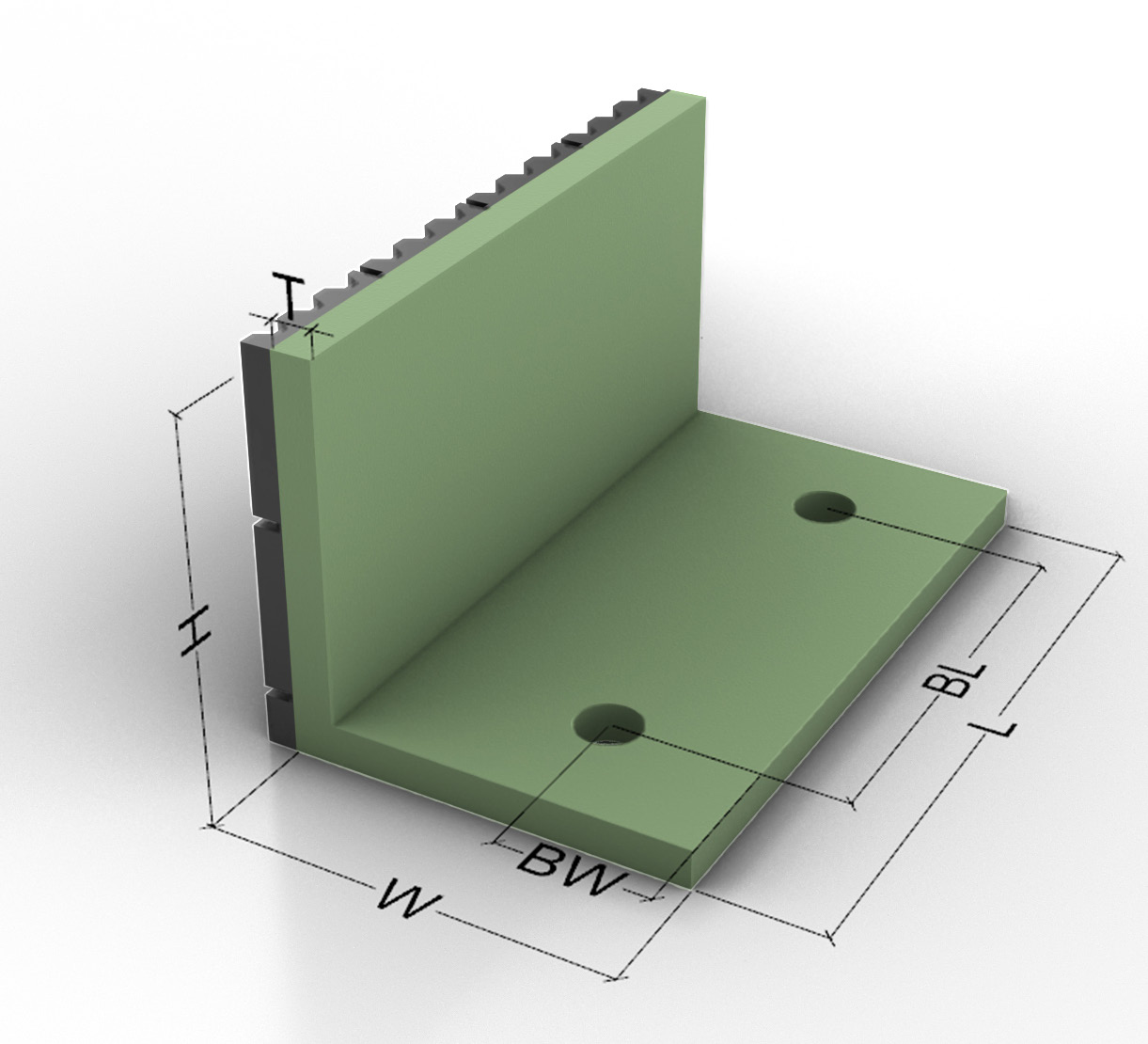

STLK Sismik Sınırlandırıcı Ölçüleri
STLK Seismic Snubber Dimmentions

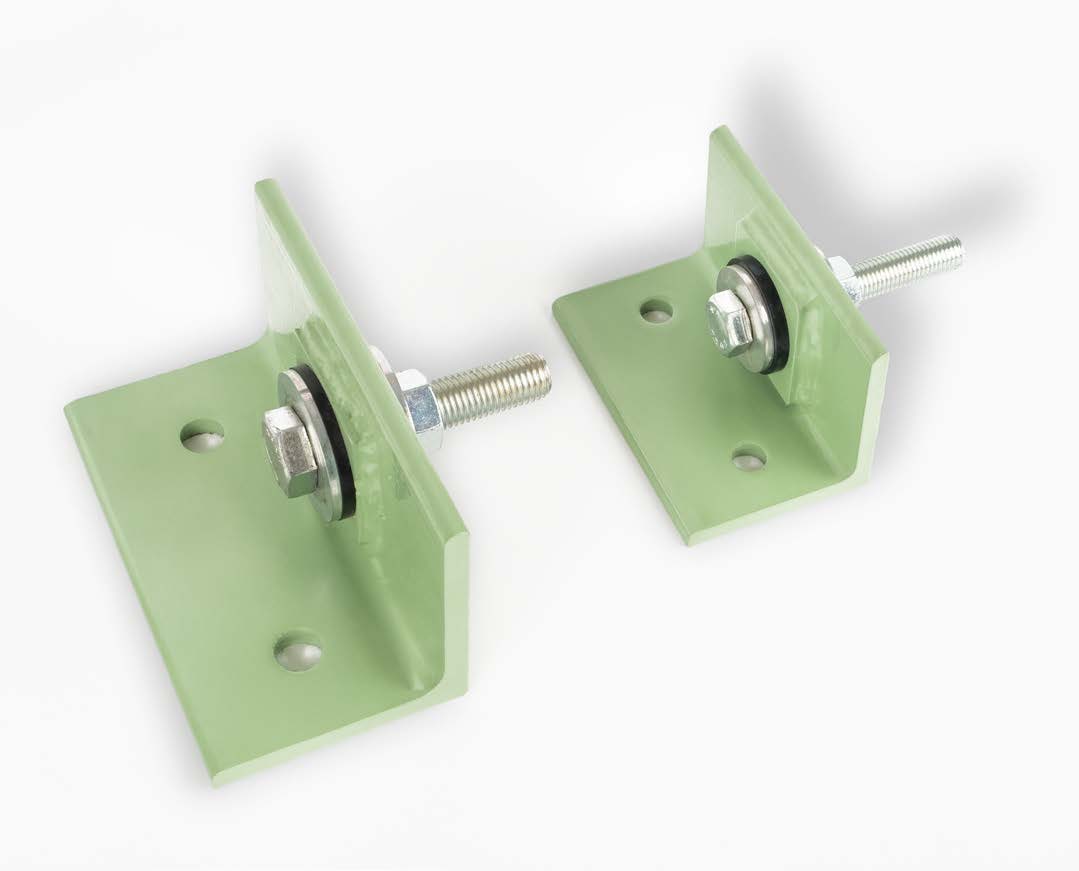

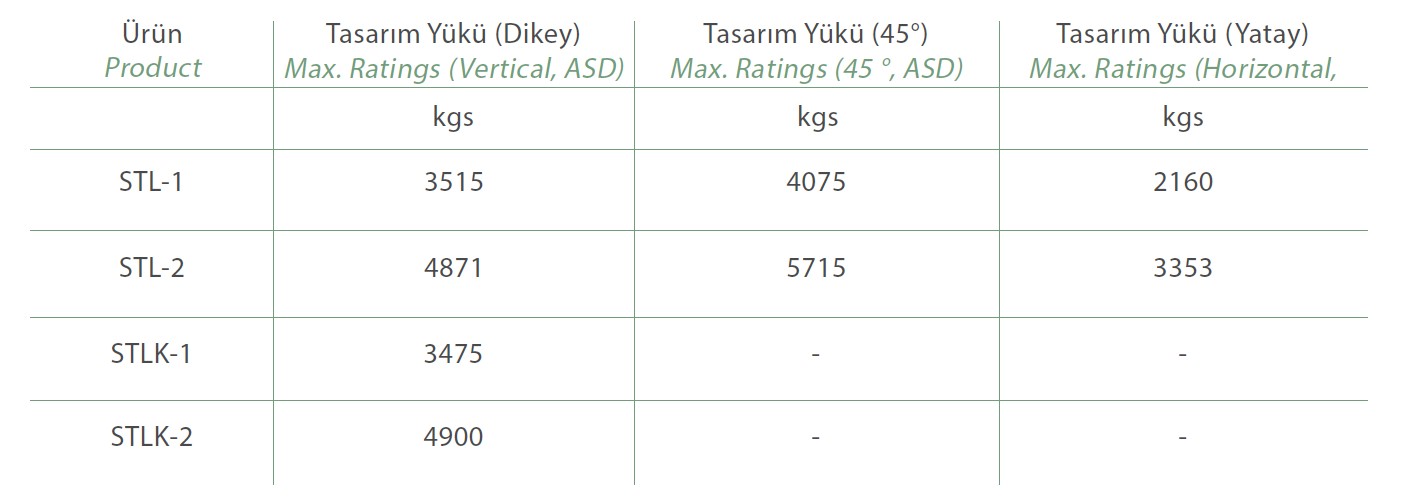

STL Sismik Sınırlandırıcılar
STL Seismic Snubbers

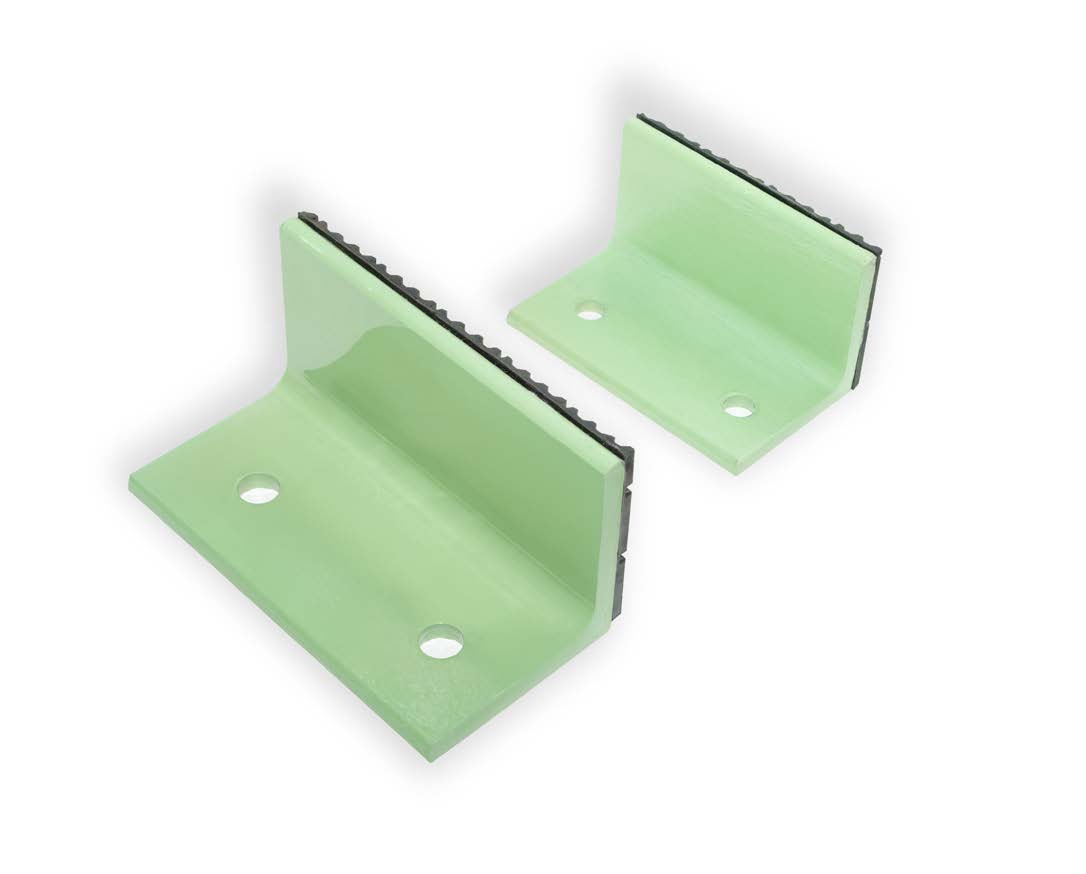

STLK Sismik Sınırlandırıcılar
STLK Seismic Snubbers
STL(K)
L Tipi Sismik Sınırlandırıcılar
L Type Seismic Snubbers
Yük Eğrisi Kullanımı
1. Momentler dahil olmak üzere montaj elemanlarına etkiyen dikey ve yatay kuvvetleri hesaplayın.
2. Yatay ve düşey yükler kesme eğrisinin altındaki alan içerisinde kalmalıdır.
Usage of Load Curves:
1. Calculate vertical and horizontal forces on mountings including translations & overturning moments.
2. Plot horizontal and vertical loads. The intersection must fall within the area below the curve.
STL Sismik Sınırlandırıcı Ölçüleri
STL Seismic Snubber Dimmentions

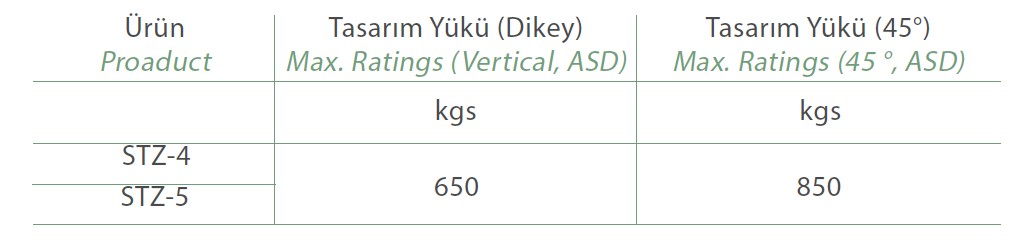

STZ
Z Tipi Sismik Sınırlandırıcılar
Z Type Seismic Snubbers

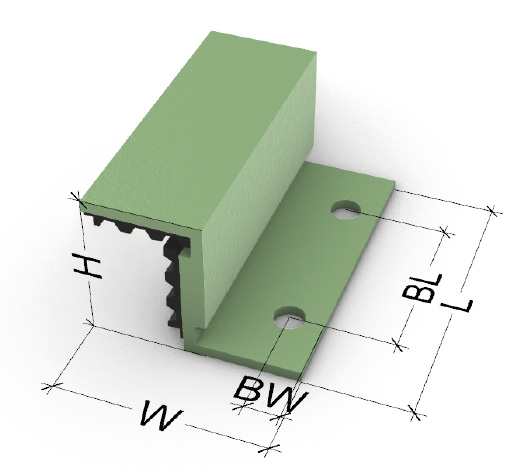

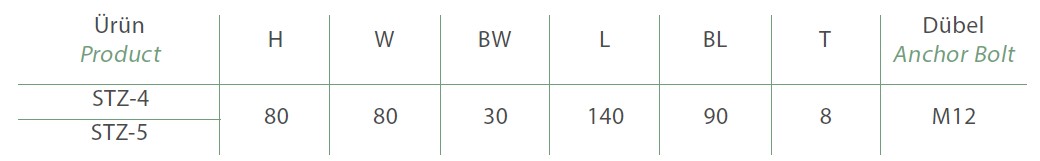

STZ-4 Sismik Sınırlandırıcı Ölçüleri
STZ-4 Seismic Snubber Dimmentions

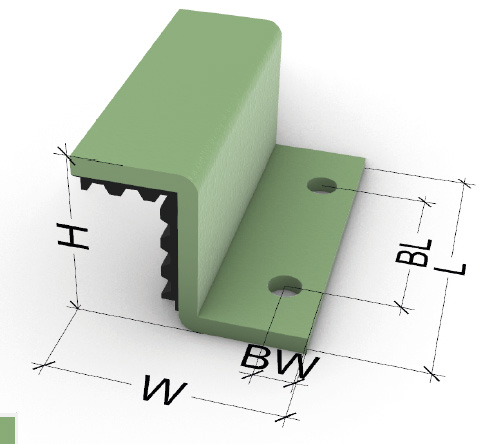

STZ-5 Sismik Sınırlandırıcı Ölçüleri
STZ-5 Seismic Snubber Dimmentions

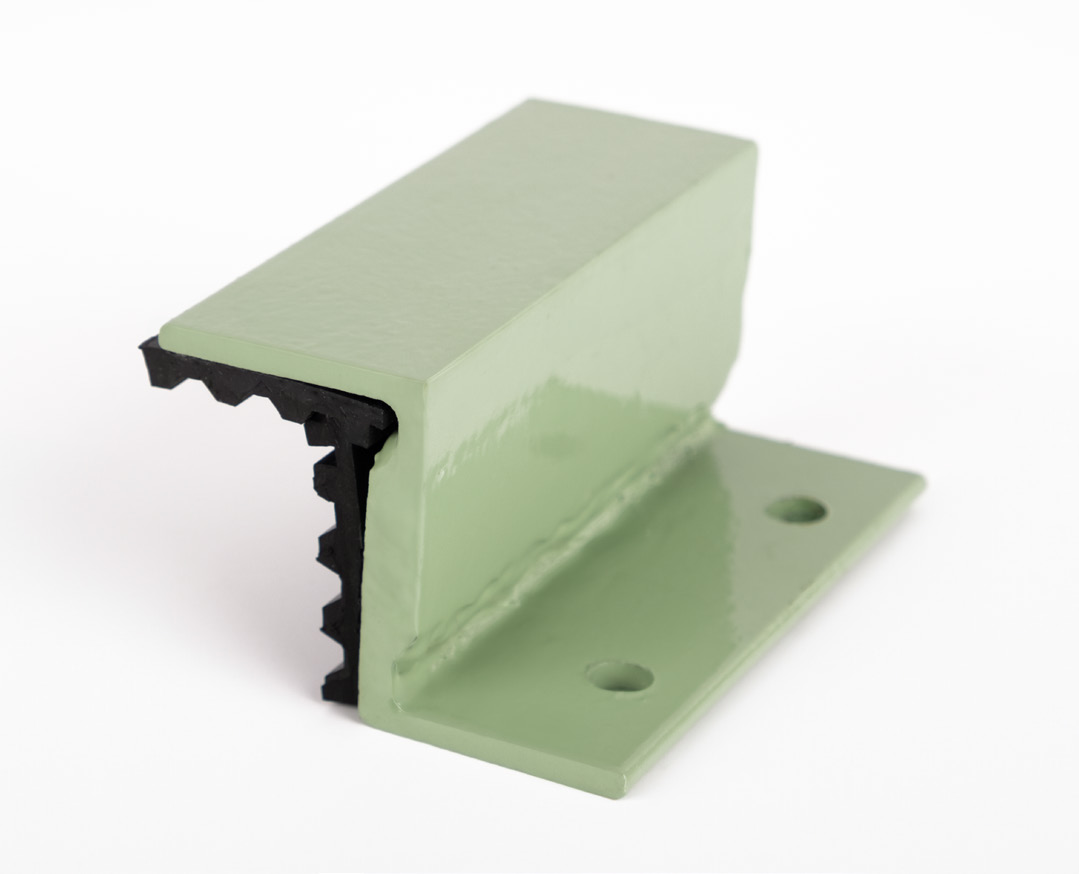

STZ-4 Sismik Sınırlandırıcı
STZ-4 Seismic Snubber

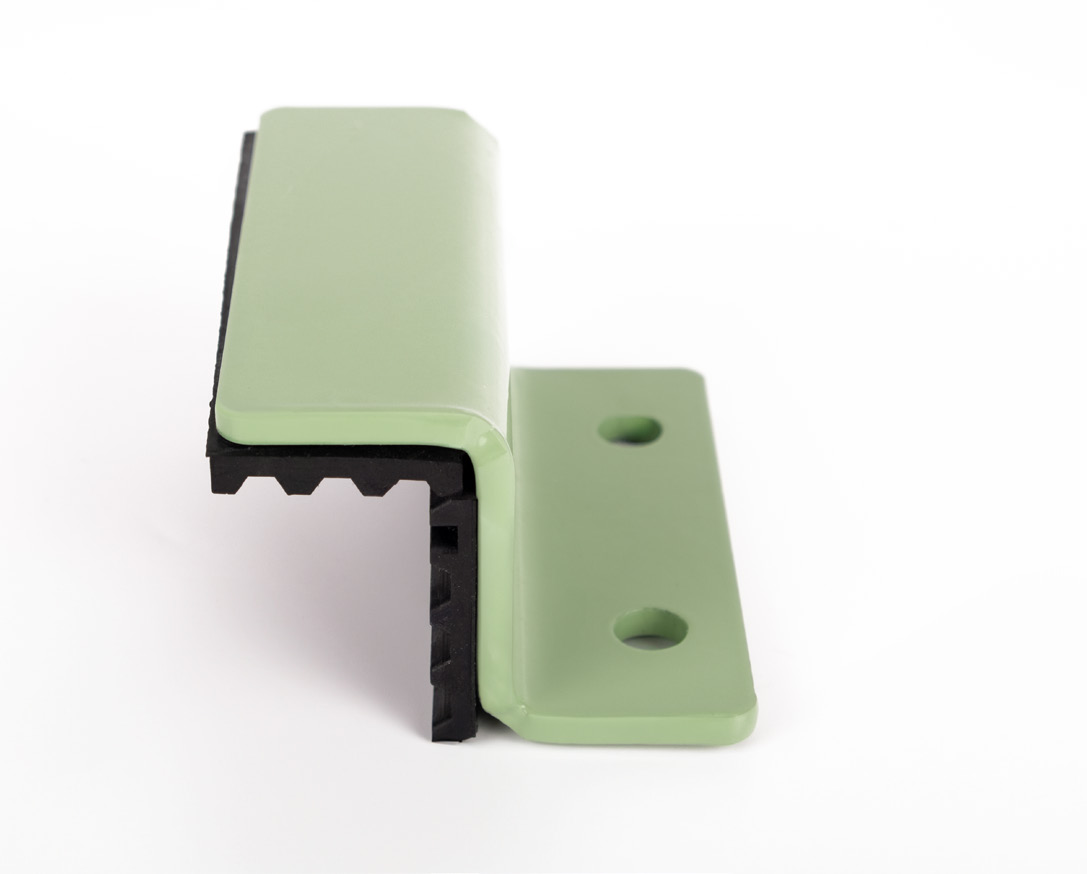

STZ-5 Sismik Sınırlandırıcı
STZ-5 Seismic Snubber
Yaylı Sismik İzolatörler
Seismic Spring Isolators
Teknik Özellikler
- Kabinler mekanik ve elektrik cihazlarının yanal yüklere karşı sınırlandırılmasını sağlarken yaylar yanal yüklerin olmadığı durumda cihazın ağırlığını taşır ve cihazın ürettiği titreşimi sönümler.
- Kabinler deprem anında gelen yanal yükler etkisi ile cihazların devrilmesi ya da yer değiştirmesini önleyerek bağlı olduğu tesisata zarar vermemesi ve işlevsel kalabilmesini sağlarlar.
- ANSI-ASHRE 171-2017 standartlarına göre bütün olarak teste sokulmuştur. SVA (A titpi yay), SVX-1 ve SVX-2 (kabinli yaylar) 0°,
45° ve 90° olmak üzere 3 farklı açıda teste sokulmuştur. - Kullanılacak sınırlandırıcının tipi ve adedi uzman mühendisler tarafından hazırlanan hesap raporu ve detaya uygun olarak gerçekleştirilmelidir.
- Yaylı sismik sınırlayıcılar cihaz şasisinin uzun yönünde karşılıklı olarak yerleştirilmelidir.

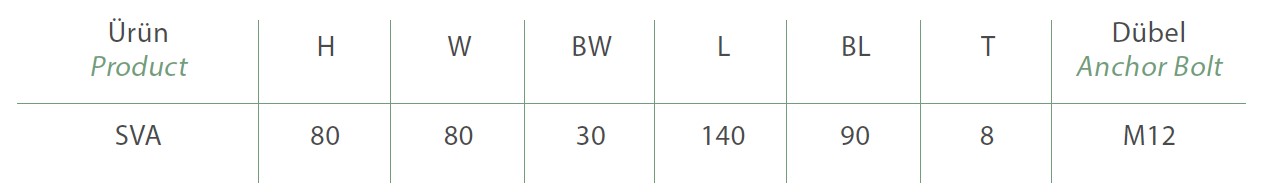

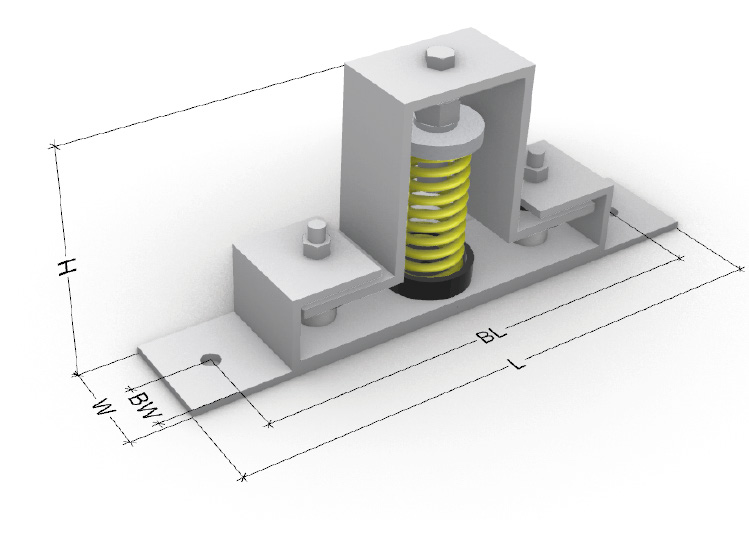

SVA Yaylı Sismik İzolatör Ölçüleri
SVA Spring Seismic Isolator Dimmentions

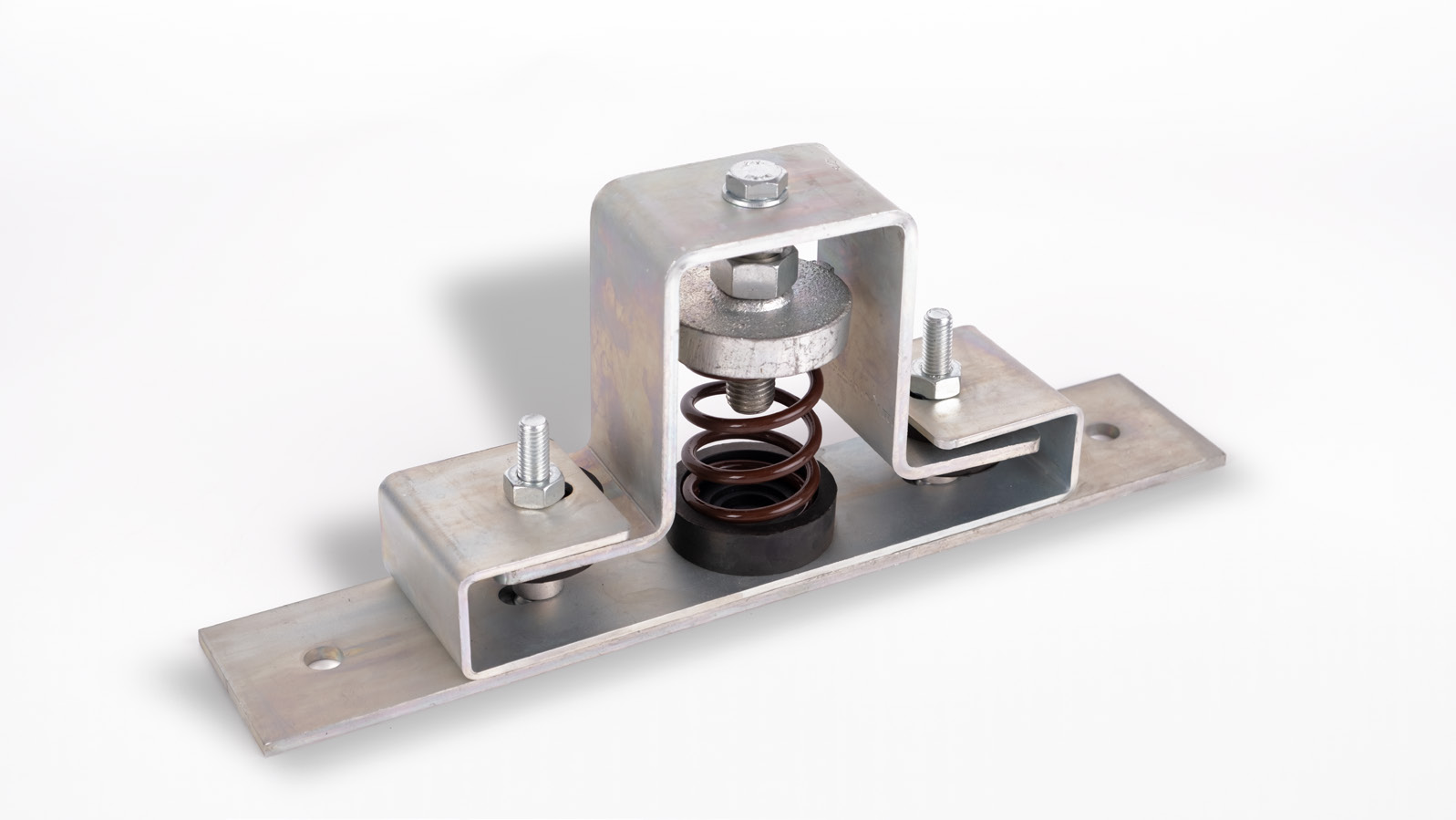

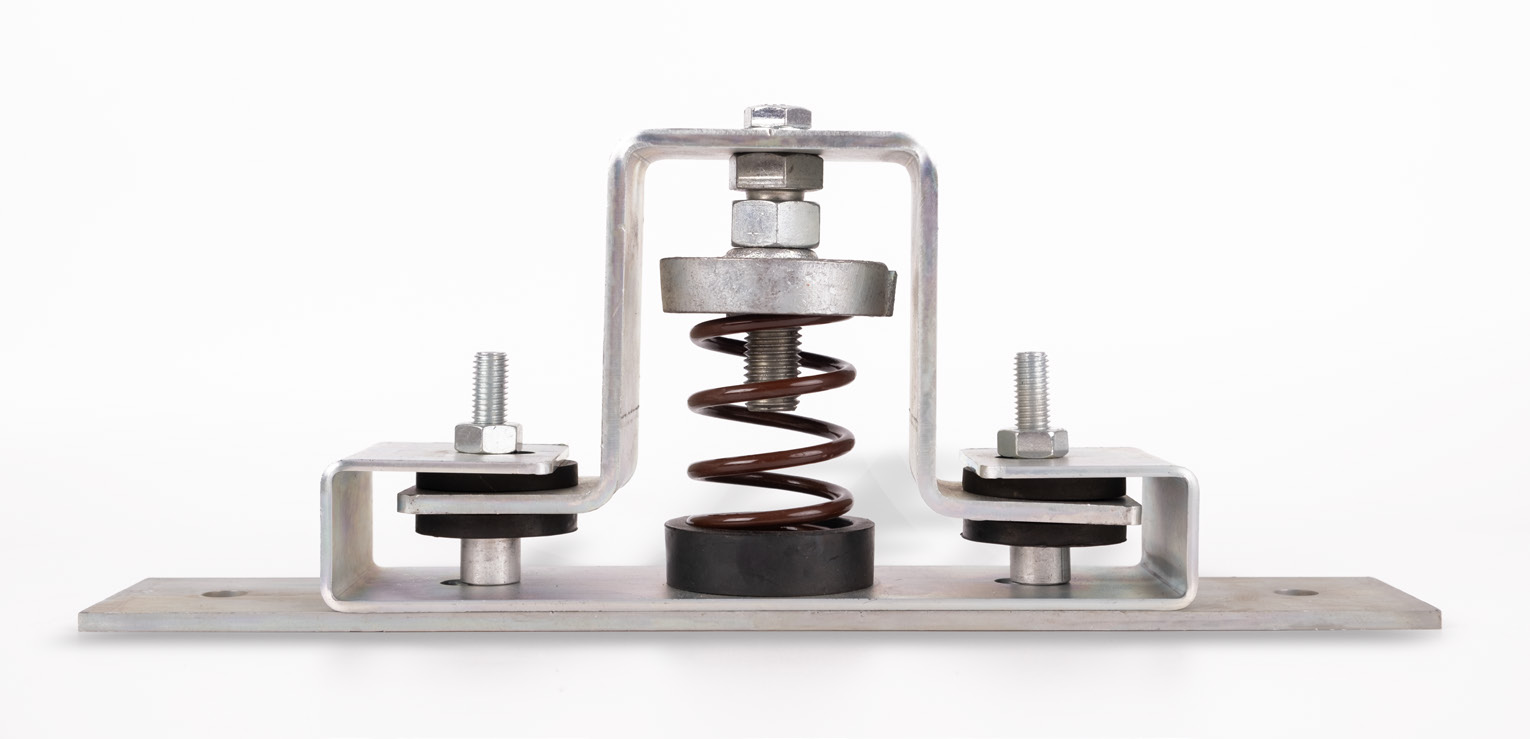

SVA Yaylı Sismik İzolatör
SVA Spring Seismic Isolator
SVA Yaylı Sismik İzolatör
SVA Spring Seismic Isolator

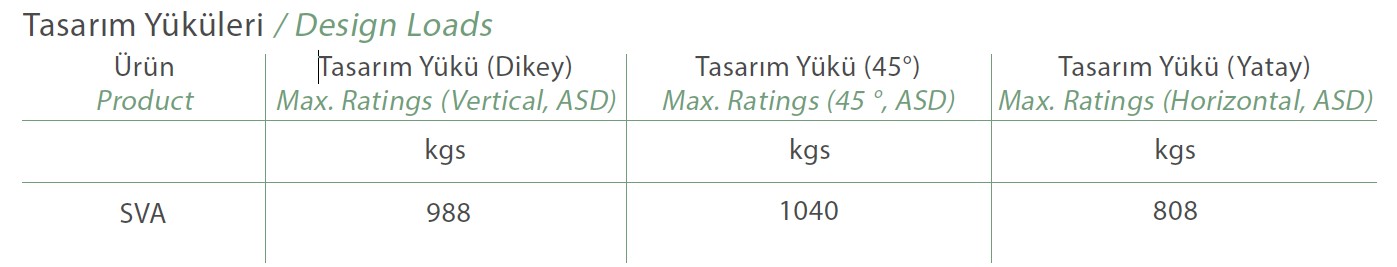

SVA
A Tipi Yaylı Sismik İzolatör
Type -A Spring Seismic İsolator
Yük Eğrisi Kullanımı
1. Momentler dahil olmak üzere montaj elemanlarına etkiyen dikey ve yatay kuvvetleri hesaplayın.
2. Yatay ve düşey yükler kesme eğrisinin altındaki alan içerisinde kalmalıdır.
Usage of Load Curves:
1. Calculate vertical and horizontal forces on mountings including translations & overturning moments.
2. Plot horizontal and vertical loads. The intersection must fall within the area below the curve.
STL Sismik Sınırlandırıcı Ölçüleri
STL Seismic Snubber Dimmentions
SVX
Kabinli Yaylı Sismik İzolatör
Housed Spring Seismic İsolator

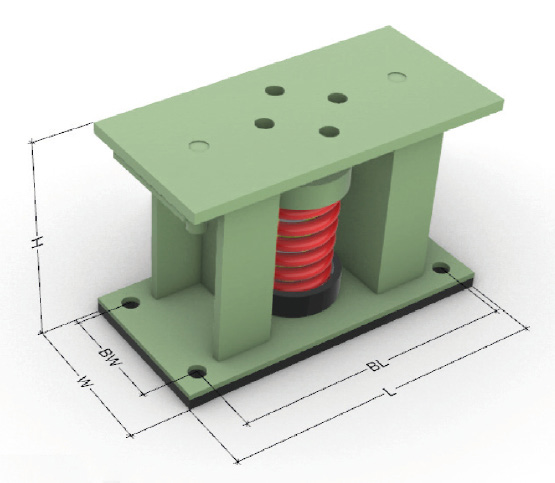

SVX Kabinli Yaylı Sismik İzolatör Ölçüleri
SVX Housed Seismic Isolator Dimmentions
SVX-1 Yaylı Sismik İzolatör
SVX-1 Spring Seismic Isolator

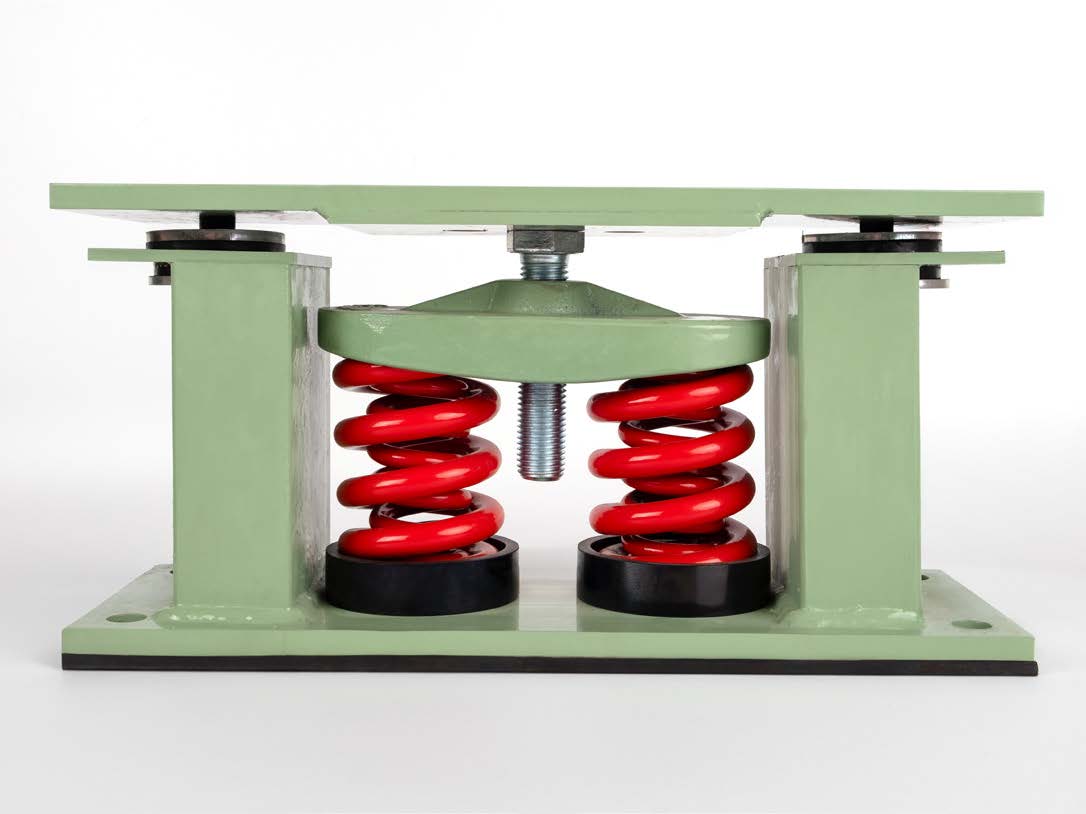

SVX-2 Yaylı Sismik İzolatör
SVX-2 Spring Seismic Isolator
SVX
Kabinli Yaylı Sismik İzolatör
Housed Spring Seismic İsolator

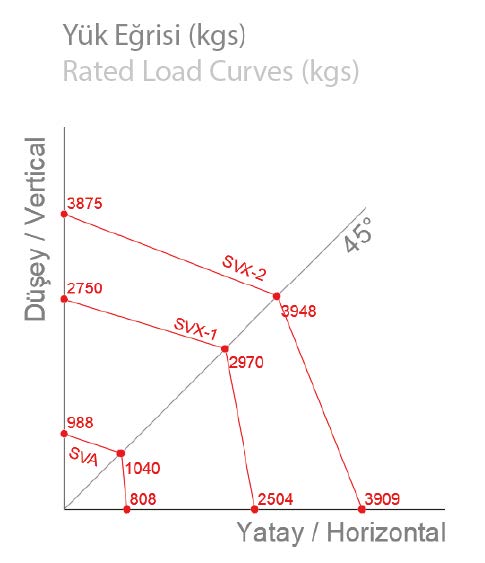

Yük Eğrisi Kullanımı
1. Momentler dahil olmak üzere montaj elemanlarına etkiyen dikey ve yatay kuvvetleri hesaplayın.
2. Yatay ve düşey yükler kesme eğrisinin altındaki alan içerisinde kalmalıdır.
Usage of Load Curves:
1. Calculate vertical and horizontal forces on mountings including translations & overturning moments.
2. Plot horizontal and vertical loads. The intersection must fall within the area below the curve.
